薄壁鋼管規格尺寸表

文章來源：http://www.yuanbaoji.cn 發布時間：2024-06-12 12:44:03 瀏覽次數：15

薄壁鋼管規格尺寸/a_薄壁鋼管規格尺寸表

大家好，今天我想和大家探討一下“薄壁鋼管規格尺寸/a”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓我們一起來探討吧。

文章目錄列表:

1.無縫鋼管的規格及壁厚
2.鋼管規格的表示方法
3.鋼管規格型號尺寸表

無縫鋼管的規格及壁厚

無縫鋼管的規格及壁厚：碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于32mm，壁厚2.5到75mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10#、20#、30#、35#、45#等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10#、20#等低碳鋼制造的無縫管主要用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

熱軋無縫鋼管，顧名思義，軋件的溫度高，因此變形抗力小，可以實現大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經過粗軋和精軋，最終厚度為1到20mm。同時，由于鋼板的寬厚比小，尺寸精度要求相對低，不容易出現板形問題，以控制凸度為主。對于組織有要求的，一般通過控軋控冷來實現，即控制精軋的開軋溫度、終軋溫度和卷曲溫度來控制帶鋼的微觀組織和機械性能。

鋼管規格的表示方法

一、方管及矩形管規格表，名稱 規格 壁厚mm名稱 規格 壁厚mm

方管 20*20 1.3-2.5 20*301.3-2.75 25*251.3-2.75 20*401.3-2.75

方管 30*30 1.3-2.75 25*401.3-2.75 40*401.3-3.75 30*501.3-4.75

方管 50*50 1.3-5.75 30*601.3-4.75 60*601.3-5.75 40*501.3-4.75

方管 70*70 1.3-5.75 40*801.3-4.75 80*801.3-5.75 50*701.3-4.75

方管 90*90 1.3-5.75 50*801.3-4.75 100*1001.5-12.0 60*901.3-4.75

方管 120*120 2.5-12.0 50*1001.3-5.75 140*140 2.75-16.0 50*150 1.3-5.75

方管 150*150 2.75-16.0 60*1601.3-5.75 160*160 3.0-16.0 100*150 2.5-16.0

方管 180*180 3.0-16.0 100*200 2.5-16.0 200*200 3.0-16.0 100*250 2.5-16.0

方管 250*250 4.75-16.0 150*300 4.5-16.0 300*300 4.75-16.0 200*300 5.5-16.0

方管 400*400 4.75-16.0 200*400 5.5-16.0 500*500 4.75-16.0 400*600 5.5-16.0

方管是一種空心方形的截面輕型薄壁鋼管，也稱為鋼制冷彎型材。它是以Q235熱軋或冷軋帶鋼或卷板為母材經冷彎曲加工成型后再經高頻焊接制成的方形截面形狀尺寸的型鋼。熱軋?zhí)睾癖诜焦艹诤裨龊裢馇闆r,其角部尺寸和邊部平直度均達到甚至超過電阻焊冷成型方管的水平。

拓展內容：

生產方管的工藝流程：

材料選取---材料檢查---材料入庫-----輥擠壓成型----矯直----作業檢查，中間檢查-----熱處理---機械性能檢驗----化學分析---拉伸試驗-----成品入庫---成品檢查----產品入庫

鍍鋅方管規格表：

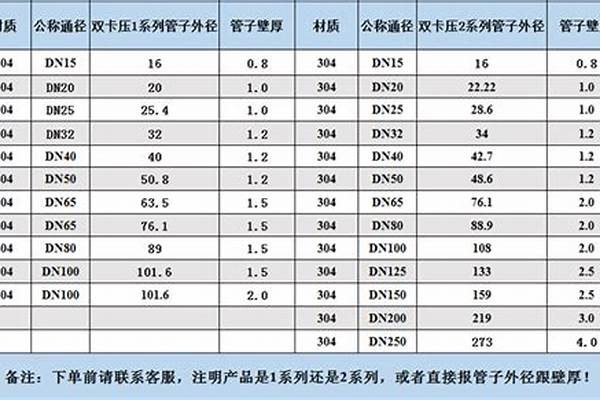

鋼管規格型號尺寸表

鋼管規格表示方法是外徑乘以壁厚。

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管

一般來說，管子的直徑可分為外徑、內徑和公稱直徑。無縫鋼管的外徑用字母D表示，后面是外徑的尺寸和壁厚。比如外徑為108的無縫鋼管，壁厚為5mm，用d108*5表示，塑料管也用外徑表示，比如de63.其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等。用dn表示，在設計圖紙中一般用公稱直徑表示。公稱直徑是一種為了方便設計、制造和維修而人為規定的。管道的公稱直徑不等于其內徑和外徑。比如公稱直徑為100mm的無縫鋼管有幾種，比如102*5和108*5，其中108是管子的外徑，5代表管子的壁厚。所以鋼管內徑為(108*5-5)=98mm，但不完全等于鋼管外徑與兩倍壁厚之差。但是，管徑的規格名稱不等于內徑。因此，設計圖紙中應使用公稱直徑，以確定管道、管件、閥門、法蘭、墊片等的結構尺寸和連接尺寸。根據公稱直徑，公稱直徑用符號dn表示。如果設計圖紙中使用外徑，還應制作管道規格對照表，標明某一管道的公稱直徑和壁厚。

好了，今天關于“薄壁鋼管規格尺寸/a”的探討就到這里了。希望大家能夠?qū)Α氨”阡摴芤?guī)格尺寸/a”有更深入的認識，并且從我的回答中得到一些幫助。
